Bonjour invité,
Il aurait été souhaitable de vous identifier avec un pseudo.
Voir là : http://www.forum-travaux-bricolage.com/pb--carillon-sans-fil-marque-friedland.html

Bonjour cepheus,
Les conducteurs ne doivent pas être en contact avec le bois.
Vous pouvez insérer une gaine, thermorétractable ou non, qui pénètrera sur quelques centimètres dans le tube afin d'assurer une protection mécanique des conducteurs.
Ce ne sera pas un câble, mais cela y ressemblera.
Quel que soit le montage que vous réaliserez, il faudra faire en sorte que les conducteurs puisent être changés. On évite donc de les coincer.
Ne pas couper les gaines à ras aurait été souhaitable.
On aime bien passer des conducteurs souples HO7V-K plutôt que des rigides HO7V-U.
Cordialement.

Bonjour hugolin13.
Aucune idée du problème.

Par contre, vous le renvoyez rapidement et vous vous faites rembourser.
Puis vous choisissez un multimètre digne de ce nom, Multimetrix, Fluke ou Chauvin Arnoux.
Cordialement.

Bonjour Imnida.

10 mm² autorise 45 A sans problème*, soit plus de 10 kVA.
S'il n'y a que deux interrupteurs différentiels pour toute l'installation avec un disjoncteur différentiel de branchement de calibre maximum 45 A cette section suffit.

Pour ce type de câblage on utilise des fouets souples, ou du conducteur souple HO7V-K avec embouts.
Faire au mieux signifie s'adapter à la configuration du tableau, à la puissance souscrite et au calibre maximum du DJ de branchement.

* Par exemple, on sait que le 2,5 mm² supporte 20 A en régime continu d'après la NF C15-100.
Les caractéristiques précises montrent qu'une intensité de 32 A environ en régime permanent est possible dans des conditions de pose à l'air libre, pour limiter l'échauffement.
Tout cela pour signifier que la NF C15-100 bride les intensités permises pour assurer le fonctionnement des installations sans risque quels que soient les emplois et conditions de pose.
Cordialement.

Bonjour MO.

Si le tube ne bouge pas et ne tombe pas vers le centre de la terre, il est donc fixe, et est supporté d'une façon ou d'une autre. Mais comment ? Il repose bien quelque part ?
Et son poids est supporté par une autre canalisation, ce qui peut représenter une certaine contrainte mécanique.
Rajouter des colliers ne pourra se faire sans accès derrière le tube pour percer et cheviller.
Mais bricoler un morceau de bois qui passerait derrière et enserrer le tube avec un demi collier ou une invention géniale est toujours possible.
Mettre alors en œuvre la méthode OSD.
Des précisions seraient bienvenues.
Cordialement.

Bonsoir Imnida.

Rassurez vous, on sait bien que chaque marque a ses particularités, et on ne les connait pas toutes, cela demanderait de feuilleter les catalogues nuit et jour.
On a d'autres occupations plus ludiques.
A part cela, 16 mm² nous parait énorme, il ne passera jamais 63 A dans cette liaison.
Vous faites au mieux.
Cordialement.

Bonjour Ezac31.

On ne voit pas pourquoi vous avez ce type de soucis si vous avez travaillé en respectant certaines règles basiques :
- Calibrer les protections surintensité en fonction de la section des conducteurs,
- Et si les connexions sont bien serrées quand il y a des vis. Les bornes rapides à levier type Wago sont sans soucis si le cuivre n'est pas oxydé.

Les sources de surchauffe anormale sont les mauvais contacts parcourus par des courants importants.
Et d'ici que cela entraine un incendie, il y aura eu des signes avant coureurs. Bref, vivez normalement.

Pas de multiprise pour alimenter un four et un lave-linge.

Il y a plus de risque avec le gaz (et les cigarettes mal éteintes) qu'avec l'électricité.

Vous pouvez toujours faire passer un électricien pour contrôler votre travail si cela peut vous rassurer.
Il vérifiera les points cités en tête de contribution.
Ce que vous pouvez faire vous même.
Et l'on n'accorde pas plus d'importance que cela à l'assurance, du moment que le contrat est valide.
Cordialement.

Bonjour pierre01.
Juste un avis en passant.

Citation :
Je dois changer le robinet d'arrêt de ma conduite d'eau.

On comprend bien, mais sans matériel adapté ni outillage spécialisé ce sera difficile.
On voit un robinet d'arrêt en amont du compteur, puis en sortie, une dérivation avec deux départs dont un seul est muni d'un robinet.

Il serait souhaitable de confier ces travaux à un professionnel qui réalisera une sortie conforme aux usages. Sans compter qu'il n'y a pas trop de place et que la modification ne semble pas des plus aisées.
On distingue aussi un clapet anti-retour.

Citation :
Quelqu'un peut-il m'éclairer.

Souhaitons le.
Cordialement.

Bonjour olymp25.

Le filtre étant démonté et surtout "dépioté", vous n'avez d'autres solution que de vous en procurer un neuf.
Le schéma proposé par l'ami Mamigas est un filtre assez sophistiqué alors que certains sont plus basiques suivant l'appareil dans lequel ils sont insérés.

Citation :
Je viens de faire les calculs 0,043+0,042 en série donne 0,212µF

En série ce sont les inverses qui s'ajoutent. Et on ne voit pas l’intérêt de les considérer comme étant en série alors qu'ils ont la terre comme borne commune.

Citation :
ou je fais quelque chose de plus sophistiqué.

On ne voit pas pourquoi vous en voulez au filtre sans avoir mis en évidence un défaut.

Vous n'avez pas mis en évidence un défaut d'isolement du filtre entre les entrées phase et neutre et terre.
Le schéma ci dessus n’est pas bon, car la charge (le reste du LL) n'y est pas.
Relever le schéma du filtre est relativement facile, mais comme il est mort...
Il est possible que votre tentative de dépannage ne puisse réussir sans avoir établi que le défaut d'isolement venait du filtre ou non. Un filtre est bon ou non, à tout instant.
Or vous signalez :

Citation :
il a soudainement fait disjoncter le 30mA.

Il s'agit d'un interrupteur différentiel 30 mA (pas un différentiel tout court) et son déclenchement n'est pas forcément instantané comme vous l'avez précisé. Vu d'ici le filtre ne semble pas en cause.
Cordialement.

Notre forum vous a aidé, aidez le forum !

Bonjour nbsr172.

On casse tout et on recommence sans bricoler (pas vu pas pris), en utilisant des briquettes de béton cellulaire pour positionner un receveur en faïence.
Des exemples sont disponibles sur le forum.

Citation :
pose tout à fait conforme à savoir mettre des pieds sur des plaques de plâtres.

Conforme à quoi si le bac s'affaisse ?

Rappelons qu'une mauvaise pose de bacs à la va vite a provoqué au moins un accident dans une résidence étudiante (casse puis trou subit dans le bac et blessures aux jambes), le lot plomberie ayant été effectué à "la va comme je te pousse", (pas vu pas pris).
La responsabilité de l'entreprise a été juridiquement reconnue et le lot a dû être refait aux frais de celle-ci.

Votre description semble, hélas, non conforme aux règles de l'art, incompatibles avec des poses rapides sans soucis de la solidité et de la pérennité.
L'idée est que le bac repose avec le plus possible de points de contact avec le sol au niveau des nervures ou renforcements, et sans liaison élastique.
Attendons d'autres avis.
Cordialement.

Bonjour Vivi972.

Citation :
Avez-vous une solution permettant soit de les réduire ou alors de les recouvrir avec une rondelle ?

Il n'y a pas de solution universelle, on met en oeuvre la méthode OSD en étant imaginatif.

Rappelons que la plupart des salles de bains équipées d'une baignoire finissent par être rénovées avec remplacement de la baignoire par une douche (question de place, d'esthétique, de consommation d'eau).
Cordialement.

Bonjour Vincent.

Il semble que l'électricien n'ait pas effectué les vérifications nécessaires, à savoir la mise en évidence d'un défaut d'isolement éventuel et la qualité de la liaison terre.

Les connexions des liaisons terre telles qu'elles apparaissent en photo ne semblent pas de première qualité.
Pourquoi deux conducteurs jaune/vert de section différentes sont-ils connectés de la sorte ?

Citation :
il semblerait que le problème vienne de la climatisation (ma conjointe était sous la douche et j'ai fait disjoncter les appareils un par un) !

Dans ce cas on met en doute le raccordement de la climatisation à la terre, ainsi que la liaison terre générale à partir du tableau de répartition et de la barrette de terre.

Il y a donc des vérifications à effectuer ; on convient que cela est plus compliqué que de raccorder des va et vient, et cela nécessite d'avoir de bonnes connaissances et expérience en mesurage.
A suivre.
Cordialement.

Bonjour imlnida.

Le peigne et ses borniers additionnels sont faits pour remplir la fonction demandée.
On ne voit pas en quoi les intelligences des concepteurs des marques citées seraient différentes.
Il serait bon que vous vous documentiez si vous êtes éloigné du métier. Voir la librairie Promotelec.
Vous ne justifiez pas l'emploi de conducteurs de section 16 mm².
Cordialement.

Bonjour Bob et imnida.

Pour alimenter un DJ de calibre 20 A, une section de conducteur de 2,5 mm² suffit.
Le 16 mm² ne se justifie pas.
Cordialement.

Bonjour Rose64.

Un point de livraison d'énergie électrique comprend un coffret fusibles en amont du compteur, le compteur, le disjoncteur différentiel de branchement.
On voit tout cela sur les photos.
Il faut un coffret chantier avec un disjoncteur différentiel en tête, de calibre adapté à la puissance souscrite en kVA dans le contrat.
Ensuite on fait une prise de terre, et on connecte la sortie du DJ de branchement avec un câble HO7RN-F 3gx mm², de section x adaptée à l'intensité nominale de la fourniture d'énergie électrique.
Vous voyez donc qu'il manque des données et on rappelle juste quelques généralités.
Vos questions nous incitent à vous conseiller de faire intervenir un professionnel ou un proche plus expérimenté.
Cordialement.

Bonjour Gatsso,
Il suffit donc d'approvisionner un condensateur moteur.
Cordialement.

Bonjour Fab.

Votre question est spécifique, mais comme rappelé, le choix du matériel ne peut être celui d'un forum.
Il dépend de considérations techniques locales pour lesquelles il faut être sur place, et avoir des connaissances pointues du métier. C'est pour cela que si vous êtes dans une impasse il faut voir avec des collègues spécialisés.

Les contributeurs du forum ne veulent pas ne pas vous répondre, mais ne peuvent s'engager sur des choix qui pourraient engager votre responsabilité.
D'autant plus, comme déjà signalé, que le forum pratique l'entraide et non la prescription.
Nul ne doute que grâce à vos capacités vous sortirez de ce mauvais pas.
Attendons d'autres avis, si possible plus éclairés techniquement.
Cordialement.

Ce n'est pas un logo, mais un symbole de bouton poussoir normalement ouvert, donc à fermeture.

Ben, il y en a encore une autre. le ma/h n'existe pas. / = par, comme la vitesse en km/h (et non, comme souvent entendu, le km.h qui n'existe pas).
Faites une photo de ce que vous voyez ou bien recopiez avec exactitude (minuscules, majuscules, . ou /)
La source de 5 V et la charge (la micro-pompe) semblent être compatibles. Il faut faire l'essai dès que possible.

Bonjour Vince12000,
Il aurait été intéressant de préciser d'où vous avez extrait ce dessin, qui n'est pas un logo, mais un symbole.
Et également pourquoi vous avez besoin de ce renseignement.
Cordialement.

Bonjour AbouBastien75,
L'absence de retour semble montrer qu'il n'y avait pas urgence à tenter de vous aider.

Bonjour Pablo87,
On comprend la tension de 5 volts (5 V).
On ne sait ce qu'est un paramètre exprimé en mh.
Vous faites l'essai et vous verrez bien.
Cordialement.

Bonjour,

Citation :
sachant que l'addition des disjoncteurs restera inférieure à 63A.

On ne raisonne pas ainsi. Le disjoncteur de branchement est calibré en intensité, pas en puissance apparente.
Si l'abonnement souscrit est de 6 kVA, le compteur supposé Linky limite l'intensité à 30 ampères (30 A). Le disjoncteur de branchement doit être calibré à son maximum, supposé 45 A.
On choisit alors le calibre des interrupteurs différentiels, soit 45 A dans ce cas. Le calibre le plus proche est 40 A. On peut alors mettre des ID 63 A.

Citation :
comment savoir quelle phase va avec quel neutre.

Personnellement on utilise une pince ampéremétrique en chargeant chaque circuit, et en vérifiant que intensité phase = intensité neutre.
Sinon on fait pareil en chargeant avec une grosse lampe par exemple, puis on débranche successivement chaque neutre.
Mais tout cela vous devez le savoir.
Cordialement.

Bonjour Rom169.

Dommage que vous n'ayez pas répondu à cette question essentielle pourtant posée en tête de contribution : "Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?"

Citation :
j'ai mesuré 3 tension de 400 v entre chaque trou

Ce serait donc du triphasé 230 V / 400 V sans neutre.

Citation :
j'imagine que cela veut dire qu'il y a deux phases et un neutre mais pas de terre.

Non. S'il y a trois tensions de 400 V il n'y a pas de neutre.

Vous êtes condamné à investiguer en profondeur : "Il faut voir comment cette prise est alimentée depuis le tableau de répartition."
Et réviser les distributions en monophasé et en triphasé.
Cordialement.

Bonjour.

Pour être précis, c'est l'ensemble panneaux + batterie + onduleur qui délivre du 230 V 50 Hz, ou batterie + onduleur (avec autonomie réduite).
La protection différentielle fonctionne avec le réseau dès que du courant est dérivé vers la terre suite à un défaut d'isolement du récepteur, ou un contact accidentel d'un opérateur avec une phase, le neutre réseau étant relié à la terre.
Pour ce qui concerne la sortie de l'onduleur, on ne peut argumenter.
C'est pour cela que la notice de l'onduleur devrait aborder ce point.
Si vous arrivez à faire fonctionner le gros électroménager en plein jour c'est déjà bien.
La nuit, l'autonomie est celle de la batterie tampon. Et avec 75 Ah on ne va pas bien loin.
On vous laisse expérimenter.
Cordialement.

Bonjour Pauline73540.

Quelques remarques en passant,
Le gaz de la citerne et les gaz de combustion sont différents, mais dangereux l'un comme l'autre pour les occupants.
On ne sait à quel produit et à quelle concentration le détecteur réagit. Que dit sa notice ?
On ne voit pas la relation entre un changement de carte et l'odeur des gaz de combustion qui ne sont pas liés.

Le phénomène doit être antérieur au changement de carte.
L'intervention d'un autre chauffagiste expérimenté pourrait être nécessaire.
Le changement de place de la ventouse est-il une option ?

Les pompiers pourraient peut-être vous renseigner concernant le détecteur.
En intervention asphyxie ils mettent en œuvre des analyseurs de CO ou CO2 pour ce que nous en connaissons.

En attendant, vous ventilez l'habitat avec la VMC et l'ouverture des fenêtres autres que celles à proximité de la ventouse.
Vous ne pouvez laisser la situation telle qu'elle est.
Ce qui est inquiétant est le déclenchement du détecteur.
Attendons d'autres avis.
Cordialement.

Re.
Suite à vos éclaircissements, nous avons regardé les caractéristiques de la batterie EcoFlow Delta Pro.
Nous y avons trouvé les renseignements commerciaux suivants :
Capacité 3 600 Wh, puissance effective (?) 3 600 W, capacité de la batterie au lithium 75 Ah.
Le système est muni d'un onduleur interne ce qui permet d'alimenter une charge à déterminer.

Pas trouvé la notice.

Le paramètre intéressant de la batterie est sa capacité, soit 75 Ah, comme une batterie d'automobile sans performances particulière. Ce nous semble peu, ce qui laisse penser que l'autonomie est réduite et qu'il faut donc que les panneaux solaires soient actifs.

La charge à alimenter par l'inverseur doit être réduite.

Si le système fonctionne comme vous le précisez, rajouter un inverseur et remplacer les fusibles par des disjoncteurs modulaires ne présente aucune difficulté.
Néanmoins, si la batterie est rapidement vidée, tout l'habitat sera dans le noir et il faudra alors une intervention pour basculer l'inverseur en position Enedis.
On ne voit pas bien comment fonctionne ce qui est entouré en vert.

L'autre problème est la protection différentielle 30 mA dont on se demande comment elle peut fonctionner avec l'onduleur en service.

Pour terminer on rappelle qu'un tableau secondaire s'alimente depuis le tableau principal par l'intermédiaire d'un disjoncteur. Dans votre cas, l'arrivée sur le tableau secondaire devrait se faire sur un interrupteur sectionneur car il y a plusieurs ID.

Citation :
les 2 mois powerstream.

On ne sait pas ce que c'est.

Vu d'ici, on voit qu'il y a une grosse dépense, des panneaux de puissance réduite, une faible charge à alimenter, mais pas de lave-linge par exemple.
La protection différentielle est à définir. Il n'est pas certain qu'une borne de l'onduleur soit reliée à la terre.
C'est pour cela que nous aurions aimé consulter la notice.

Citation :
ma batterie suffit largement pour avoir une consommation de 0 pendant la nuit, du moins en été.

Il ne doit pas y avoir grand chose à alimenter, quelques éclairages ?, aucun gros électroménager.

L’investissement dans cette très petite installation nous semble d'un montant prohibitif par rapport au gain attendu.
Cordialement.

Vous ne pourrez pas faire grand chose vous même.
Le recours à l’installateur, qui doit posséder le schéma de câblage de l'ensemble, semble être la seule solution, hormis d'aller voir chez un voisin comment l'appareil est branché, et à condition que les couleurs et les fonctions soient identiques.
Cordialement.

Bonjour EL80.

Pour information : "L'EL80 est une lampe pentode utilisée principalement dans les amplificateurs à lampes de 1953 à 1962"

Citation :
Quelqu'un aurait-il une idée de la cause ?

C'est peu probable, il faut être chauffagiste spécialisé et expérimenté sur ce produit.

Une tentative de recherche sur le net avec les mots clé test dérive empêchée chauffage signale notamment : " Une dérivation empêchée dans un système de chauffage se réfère généralement à une situation où la voie de dérivation ne fonctionne pas correctement, empêchant la circulation du fluide caloporteur à travers cette branche.
Cela peut entraîner des déséquilibres dans la distribution de chaleur, une inefficacité du système, ou des problèmes de régulation thermique."

L'intervention d'un professionnel semble être la seule solution, vu les vérifications à effectuer.

Voir aussi le SAV Chappée :
Pour contacter le SAV Chappée, vous pouvez appeler le 09.83.70.71.61 pour une assistance 24h/24 et 7j/7 en Île-de-France, ou localiser un technicien qualifié via leur site en entrant votre code postal ou ville.
Cordialement.

Bonjour.

Citation :
J'ai perdu le papier où j'ai noté les branchements.

Pas plus que vous, les contributeurs ne l'ont pas non plus.
La recherche sur le site comelitgroup : Comelit Immotec Pi202IS donne ce résultat : Nous sommes désolés, la recherche n’a donné aucun résultat.
Il faudrait déjà relever le branchement rue actuel en repérant les conducteurs s'il s'agit d'un habitat individuel. L'image 3 montre une certaine forme de méli-mélo.
Vous ne précisez pas si cet interphone est relatif à un habitat collectif ou individuel. Dans le collectif il faut faire intervenir l'installateur.
Désolé.
Cordialement.

Re.
L'expérience personnelle consiste à monter des spots encastrables sur des supports amovibles en bois et tester différentes configurations, écartement et nombre.

Vu la hauteur, une implantation d'un équivalent tube de 1,20 m en led en haut d'un mur serait suffisant. Mais il y a mieux.*
La "récup" pour la "récup" n'est pas toujours une solution.

*Ici, en plafond, vous pourriez mettre un genre de hublot led extra plat avec son diffuseur polycarbonate.
Sans récup mais avec un achat de quelques dizaines d'euros. Épaisseur moins de 50 mm.
Vous faites au mieux.
Cordialement.

Bonjour,

Citation :
Je souhaite moderniser et améliorer mon installation électrique

Intention louable, à condition d'avoir de sérieuses connaissances théoriques et pratiques en électrotechnique.
Et beaucoup d'euros disponibles.

Citation :
4 panneaux de 400w

= 1 600 W au plus, et par beau temps, avec le soleil au zénith, ce qui ne dure pas longtemps.
Rappelons que le moindre sèche-cheveux absorbe 2 kW.

Citation :
un Shelly Pro 3ème

On apprend qu'il s'agit d'un relais professionnel à 3 canaux, montable sur un rail DIN avec des contacts libres de potentiel et capable de commuter 3 circuits indépendants, y compris ceux triphasés.
Source : bdc.shelly.cloud
Cela ne nous avance guère.

Si vous n'êtes pas du métier, manipuler des équipements électriques sans savoir comment fonctionne le système peut amener à des catastrophes.

Ce qui est entouré en vert ne semble pas issu d'une note d'application.
Il en est de même de la batterie solaire en tête d'installation, avec mention spéciale d'une caractéristique 3 600 A/h. Cette unité n'existe pas en sciences physiques.

Tel que vous le présentez, votre projet semble mort né.
La prudence voudrait que vous n'insistiez pas dans ces conditions.
Mais on se trompe peut-être.

Une vraie installation solaire résultant d'un projet élaboré par une société spécialisée avec des techniciens expérimentés et quelques dizaines de m² de panneaux serait peut-être une solution.
A condition d'investir des milliers d'euros qui seront amortis on ne sait quand.

De toute façon, une installation électrique de ce type ne se met pas au point en quelques lignes sur forum, à partir d'une description sommaire et d'un synoptique.

Attendons d'autres avis.
Cordialement.

Bonjour nicowa57.

Suivant la surface de la cave et sa hauteur on adapte.
Mettre au moins deux tubes genre fluo 1,20 m ou 1,5 m mais à led avec un diffuseur serait efficace et suffisant pour un sous-sol.
Cordialement.

Bonjour Rom169.

Le point de livraison est-il en triphasé 3 Ph + N ou monophasé Ph + N ?
On n'a pas la certitude que le trou inférieur corresponde à la terre. Il faudrait ouvrir le capot.

Il faut voir comment cette prise est alimentée depuis le tableau de répartition. Il faudrait qu'elle soit protégée en surintensité avec le calibre adapté à la section des conducteurs et vis à vis des défauts d'isolement par un interrupteur différentiel 30 mA.
Ce peut être un peu compliqué si vous êtes inexpérimenté.
Dans ce cas, le plus sage serait de faire intervenir un professionnel.
Pas d'adaptateur sur une antiquité.
Cordialement.

Bonjour Rollingpod,
Ici aussi il y a du retard.
Ce qui est urgent peut attendre.
Ce qui ne l'est pas attendra.

Citation :
Et miracle ça marche

Attendez vous néanmoins à devoir remplacer le système par des leds pour ameublement, qu'il faudra choisir en fonction des caractéristiques du faisceau, la température de couleur, la puissance, l'encombrement, l'alimentation.

Cordialement.

Bonjour Tiflo.

Ce qui nous étonne est la section envisagée pour l'alimentation d'un tableau secondaire.
On rappelle juste quelques intensités assignées pour les disjoncteurs de branchement :
- 45 A et 10 mm², soit 10,3 kVA en mono et trois fois plus en tri
- 60 A et 16 mm², soit 14 kVA en mono et trois fois plus en tri
- 90 A et 25 mm², 21 kVA en mono et trois fois plus en tri

Certes, la distance est à prendre en compte pour ce qui concerne la chute de tension. D'où la question posée.

Citation :
car celui-ci est bien fait*

Rappel : le départ de la ligne qui alimente le tableau secondaire ne se fait pas sur le répartiteur, mais sur un disjoncteur lui même alimenté par le répartiteur issu de la ligne reliée au disjoncteur de branchement. *La protection différentielle est dans le tableau secondaire, éventuellement en aval d'un *interrupteur sectionneur s'il y a plusieurs interrupteurs différentiels 30 mA.

La ligne peut être en rigide multibrins (sans en couper), mais on préfère les liaisons en conducteurs souples avec embouts de câblage.

Si le répartiteur ne convient pas, il faut prendre le modèle au dessus.
4 004 10 ou 4 004 06 Legrand.
Cordialement.

Bonjour AbouBastien75,

Citation :
sachant que je l'ai détartré il y a quelques temps.

Bigre, on sait que c'est une opération pas facile car après remontage il peut y avoir fuite. Tant mieux si votre chauffe-eau retrouve ses capacités pour quelques années.

Citation :
ne semble pas alimenter les tuyaux d'eau chaude.

Il faudrait préciser :
- L'eau coule t-elle, mais froide ?
- Le circuit d'eau chaude reste désespérément sans eau qui coule.

On rappelle que l'alimentation se fait par un groupe de sécurité. Celui-ci comporte en entrée un clapet anti-retour. S'il est entartré, il se peut que l'eau ne rentre pas.
Si c'est le cas, on change le groupe pour 30 € environ, sans avoir besoin de vidanger le circuit.
A suivre.
Cordialement.

Bonjour Jof123.
Il y a quelques problèmes.
Le fait qu'il y ait deux tableaux éloignés est à prendre en compte.

Au niveau du schéma, tout ce qui est liaison neutre est en bleu.
Le contact C1C2 coupe la phase, pas le neutre. La phase directe serait alors en rouge, la phase coupée en marron.
Les protections par interrupteur(s ?) différentiel(s ?) 30 mA ne sont pas représentées. S'il y a 2 ID, ils pourront déclencher. En effet, on voit bien 2 lignes Ph + N, mais comment sont-elles alimentées et protégées vis à vis des défauts d'isolement ?

Vous pouvez rajouter un petit tableau à côté du principal pour y mettre un éventuel DJ 2 A pour protéger le circuit du contact C1C2. On rappelle qu'il y a un fusible en série avec C1C2 au niveau du compteur supposé Linky. Ce petit tableau permettrait aussi de disposer d'un peu de place pour une extension éventuelle.

Une solution simple serait que le contact C1C2 alimente un petit relais avec 2 contacts à fermeture. Ainsi, les deux commandes seraient séparées, de même que les lignes chauffe-eau. Voir ici pour quelques explications supplémentaires :
Problème branchement cumulus HC et HP

Vous pouvez consulter ce sujet apparenté : Brancher deux chauffe-eau contacteurs jour nuit tableaux différents où des solutions sont proposées.

Attendons d'autres avis, notamment celui de l'ami CMT qui a déjà traité ce sujet comme vous avez pu voir.
L'ami Bob a également traité ce sujet.
Cordialement.

On comprend votre désarroi.

Citation :
sans en connaître le contexte exacte.

Vous ne l'avez pas précisé initialement.
Si vous aviez signalé que vous interveniez à la demande d'un client qui exige ce qui s’apparente à une bidouille, on vous aurait répondu la même chose et cela aurait évité des généralités et de longs développements.

Citation :
pour shunter des sécurité comme vous le prétendez.

Il faut relire les contributions.
En aucun cas il n'a été écrit ni suggéré cela. C'est grave.

Votre responsabilité est engagée dès l'instant où vous n'appliquez pas les règles de sécurité inhérentes à l'équipement.

Citation :
Donc le client souhaite que l'échelle désactive le circuit de commande par sécurité pendant l'intervention .

Votre rôle est d'être conseil et de faire comprendre au client qu'on ne peut pas faire n'importe quoi parce qu'il en a envie.

Citation :
si jamais quelqu'un enlève le cadenas

Il faut considérer que c'est impossible si les interventions sont faites dans les règles, il y a des procédures pour consigner une alimentation et cela est enseigné.
Mais malheureusement, les fautes professionnelles existent.
On rappelle aussi que des voyants signalant l'état électrique de la machine sont obligatoires.

Citation :
C'est quand même dommage et usant de devoir se justifier pour des préjugés.

Se justifier permet d'éviter des accidents quand les réglementations machines sont ignorées.

Citation :
pendant qu'une personne intervient sur le pont car comme dot précédemment ce sont se vieux pont

Quel que soit l'âge du pont, il doit y avoir deux techniciens responsables l'un de l'autre en intervention.

Pour les couvreurs c'est pareil. Les sécurisations sont partagées.

Désolé d'avoir mis en évidence l'absence de sécurité, et votre mise en porte à faux par le client, même si cela vous importune, ce qu'on comprend.
Nous remplissons notre rôle de contributeurs en abordant des points auxquels l'invité ne pense pas toujours.
L'avis de l'Apave serait intéressant à connaitre.
Cordialement.

Il ne s'agit pas de vous juger, mais de vous mettre en garde.
Les invités habituels de ce forum savent que les projets à vocation industrielle seront détaillés si cela est possible et critiqués.
Le maitre mot étant sécurité, et éventuellement utilité dans le cas du domestique.

Citation :
je demande une simple information qui est des plus simple pour vous j'imagine.

Oui, comme l'ami lecreusois l'a montré. Mais en cas d'accident et (ou) de non conformité vis à vis de la sécurité, vous seul et peut-être votre hiérarchie seraient en cause, pas le forum. Néanmoins, vous aurez été averti.

Citation :
lorsque je pose l'échelle coupe l'alimentation du pont

Non. L'alimentation du pont est au niveau du trolley. Il y a confusion entre alimentation du pont et coupure du circuit de commande, qui n'est effective que lors de l'ouverture du contact. Il est probable que la commande soit de nouveau active sans avoir intervention de l'opérateur dès fermeture du contact.
Ce qui est contraire à toute commande de sécurité, ne serait-ce qu'un touret à meuler ou le hachoir à viande du boucher.
Mais nous n'avons pas accès à l'ensemble du schéma.

Ce que vous envisagez est une bidouille dangereuse, rajouter l'équivalent d'un fin de course à ouverture commandé par une échelle.

Citation :
je n'intervient pas dessus sans qu'il soit mise en sécurité

C'est néanmoins ce ce que vous comptez faire car mettre l'échelle en espérant que le contact soit ouvert, sans garantie qu'il le soit, et utiliser l'échelle en montant dessus, n'est pas une utilisation normale et pour l'échelle et pour la sécurité du pont et de ceux qui l'utilisent. Et le trolley est toujours sous tension.

Ce que vous suggérez de faire est une aberration technologique où les conditions de sécurité seraient mises à mal.

Citation :
comment et ou installer l'alimentation de mon contacteur ?

Si vous n'êtes pas électrotechnicien et non habilité pour intervenir comme vous pensez pouvoir le faire, votre hiérarchie est en faute.
Vous confondez contacteur et contact. C'est embêtant.

La réglementation des ponts impose une visite technique périodique où les conditions de sécurité sont examinées. L'Apave aurait peut-être quelques remarques à effectuer.

On vous laisse conclure sur la pertinence de votre projet vis à vis des conditions de sécurité du pont roulant, alors qu'on sait que c'est une machine dangereuse par nature.

On aimerait que l'ami 1Insp passe par ici.
Cordialement.

Bonjour Tiflo.

Vous n'en dites pas assez.
S'agit-il d'un habitat classique.
Quelle est la puissance souscrite ?
Quelles intensités vont être consommées par le tableau secondaire ? En mono ou en tri ?

A quelle distance du tableau de répartition principal ?
On vous laisse vous documenter sur les intensités assignées des conducteurs envisagés en fonction de leur section.
On rappelle qu'un départ vers un tableau secondaire nécessite le branchement d'un disjoncteur en amont.
Pensez vous avoir les capacités suffisantes en électricité pour dimensionner la section des conducteurs ?
Cordialement.

Bonjour olymp25.

Il n'y a pas lieu d'intervenir sur le condensateur moteur.
Le lave-vaisselle peut fonctionner sans filtre antiparasite.
S'il n'y a pas de déclenchement d'un DDR, le filtre peut être en cause.
Le problème est que le filtre est un circuit complet avec le cordon secteur.
Pour 142,95 € ttc, montant quelque peu exagéré, on réfléchit.

L'enlever réclame certaines capacités, d'autant plus qu'il faut laisser la terre branchée.
On peut aussi tester la continuité entre phase ou neutre et la borne terre ; on doit trouver l’infini ou pas loin.
Il peut y avoir d'autres causes de déclenchement d'un DDR.
Cordialement.

Bonjour Cab.

Ce n'est pas infaisable, mais c'est une mauvaise idée qui ne serait pas validée par un organisme de contrôle.
Pour intervenir sur le pont il faut une coupure générale cadenassée.

On vous invite à parcourir le document ED6105 sur la sécurité des ponts roulants.
Mots clés sur le net : ED6105 pont roulant

Citation :
contacteur NF

Ce n'est pas un contacteur.
Il serait préférable de vous rapprocher d'une société spécialisée qui saura mettre en œuvre la réglementation machines correspondant à celle des ponts roulants.

Ne mettez pas votre responsabilité en jeu avec une initiative malheureuse qui ne manquerait pas de vous être reprochée en cas d'accident.

Cordialement.

Bonjour Val91.

Citation :
Suite au remplacement de mon disjoncteur d'abonné

Par qui ? Il devrait y avoir une platine.
Ce qu'on voit n'est pas conforme.

De par son fonctionnement électromécanique, le disjoncteur de branchement doit être installé verticalement et à l'endroit, donc pas comme sur la photo.
Rappel : on ne bricole pas. Comme la photo le laisse transparaitre.

Si les conducteurs de raccordement vers le tableau de répartition sont trop courts, on les change.
On peut utiliser du souple HO7V-K. La section est en relation avec le calibre maximum du disjoncteur. Ce qui ne semble pas être le cas vu la photo, probablement un calibre 15/30/45A.

"L’installation, l’entretien et le remplacement éventuel de cet appareil (DJ de branchement) doivent être effectués uniquement par un personnel qualifié"

Cordialement.

Citation :
je suis preneur !

Prendre est une chose, échanger en est une autre. Manifestement vous n'avez pas assimilé le fonctionnement d'un forum.
Cordialement.

Le choix du radiateur est de la compétence d'un chauffagiste reconnu ou d'un BE spécialisé. Il saura déterminer le bon produit en fonction des caractéristiques de la distribution, de la pièce à chauffer, de ses déperditions, des consignes de température et des constantes extérieures.
On peut penser que vous êtes mandaté (propriétaire ? syndic ? autre ?) et qu'un devis descriptif a été fourni.
La pose est de votre ressort et de vos compétences, mais pas le choix du matériel.
Rappelons également que le forum ne peut être prescripteur, ce qui est plus qu'un coup de main.
Attendons d'autres avis.
Cordialement.

Bonjour LD,
Le plus simple est d’expérimenter sur l'établi en fils volants, en suivant les prescriptions de la notice.
Cela s'apparente aux essais de systèmes enseignés dans le supérieur, avec des étudiants déjà bien formés dans le métier, et capables d'initiatives.

Citation :
utiliser les lumières sans remarquer la technologie domotique impliquée

On s'interroge toujours sur l'utilité de mettre en œuvre ces fonctions dans l'habitat traditionnel.
Surtout pour allumer des lampes.
On vous laisse expérimenter.
Cordialement.

Citation :
mais j'ai fait l'erreur de ne pas prendre de photos

Photographier ne se justifie pas si l'on ne touche pas aux branchements. Il ne fallait rien modifier.
Et de toute façon, on ne photographie pas. On repère à la main avec des étiquettes et des dessins.

Citation :
Comment faire ?

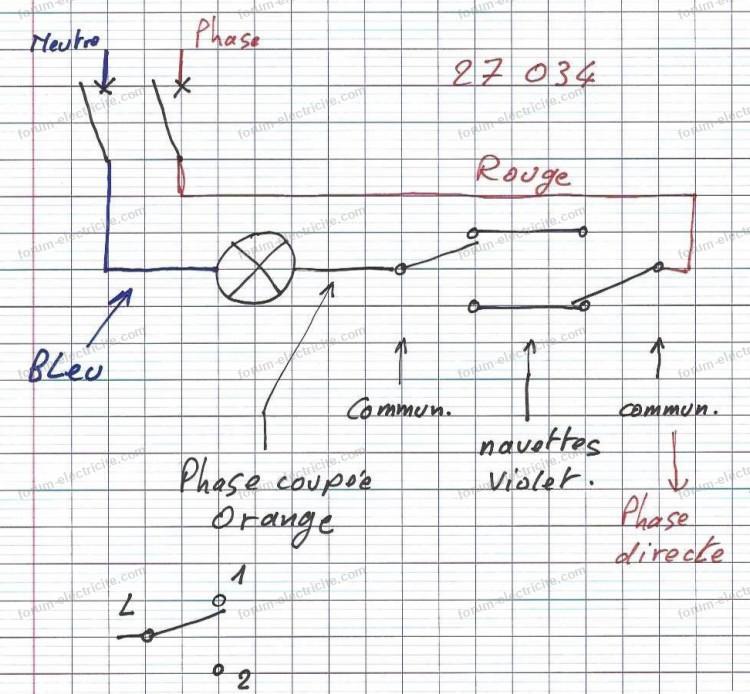

Sur place il faut repérer qui fait quoi, par rapport au schéma théorique du montage va et vient.
A distance, depuis le forum, on ne peut rien faire.
Il faut faire appel à un ami expérimenté.
Désolé.
Cordialement.

Bonjour Fab69000,

Citation :
Du coup si je veux changer ces radiateurs je peux mettre quoi à la place ?

S'il s'agit d'un chauffage collectif il vaut mieux faire intervenir un professionnel qui saura répondre à votre question et effectuer l'intervention. On croit deviner qu'il faut fermer tout le réseau de chauffage et cela implique des obligations techniques et administratives s'il s'agit d'un immeuble.
Cordialement.
