Questions Forum Travaux Toitures : Modification ferme latine pour suppression contre-fiche
Invité
Bonjour à tous.
Je cherche à calculer/évaluer l'impact de supprimer les contre-fiches présentes sur mes fermes de charpente pour permettre le passage d'un adulte au travers (aménagement des combles).
Pour l'instant, je néglige volontairement les charges liées la partie aménagement pour me concentrer sur l'impact de ma modification sur la charpente elle-même.

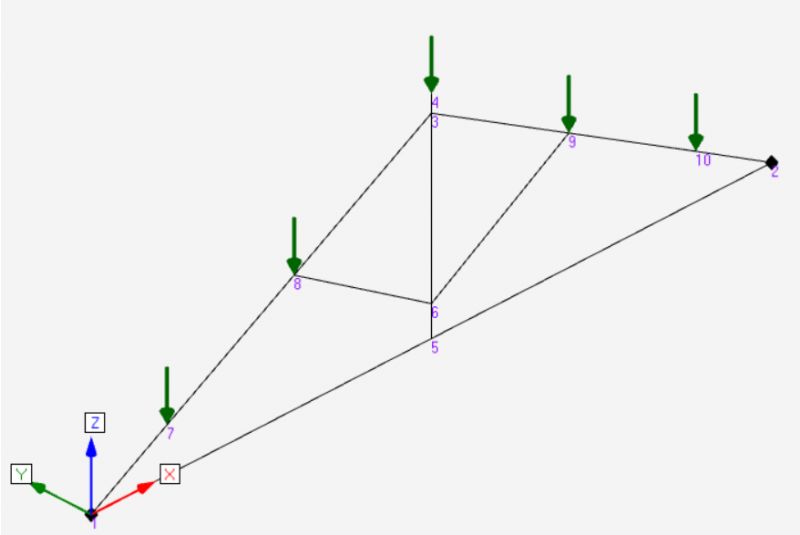

J'ai utilisé Freelem pour modéliser une de mes ferme actuelle et calculer les efforts, contraintes, réactions, etc. en fonction :
- de la position réelle des pannes et de la surface de toiture portée par chacune,
- des charges permanentes de la toiture (estimées à 90 daN/m²),
- de la surcharge neige en fonction de mon altitude/lieux d'habitation (140 daN/m²),
- de 3 cas de vents (1 pan au vent l'autre sous le vent / l'inverse / cas soulèvement global),
- combinaisons des cas précédents avec ELU 1.35 sur permanentes et 1.5 sur neige/vent.
J'obtiens un certain nombre de valeur cohérentes.

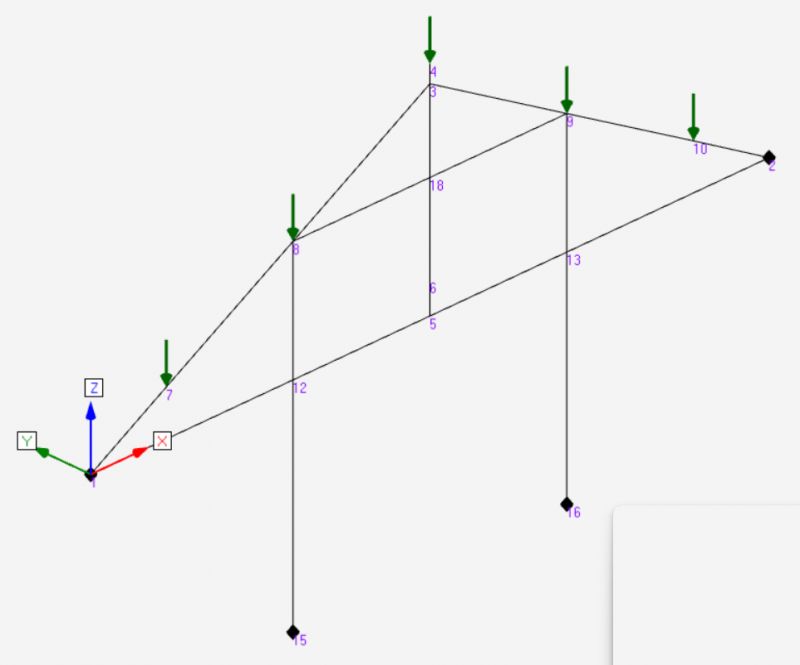

Puis j'ai modélisé la nouvelle ferme avec les modifications envisagées :
- suppression des 2 contre-fiches,
- ajout d'un entrait retroussé au niveau de l'ancienne liaison CF-arba moisé de part et d'autre des arba-poinçon-arba,
- ajout de potelet au droit des liaisons arba-nouvel entrait retroussé descendant sur l'entrait d'origine,
- ajout de poteaux sous l'entrait d'origine au droit des potelets.
Il apparait qu'une très (trop
) grand majorité des forces de réactions initialement transmises aux murs périphériques se retrouve maintenant transmises aux nouveaux poteaux rajoutés sous l'entrait.
J'aimerai envisager un autre design de modification de mes fermes permettant de répartir un peu mieux les descentes de charges.
J'ai tester :
- ajouter de nouvelle contre-fiches au dessus de l'entrait retroussé -> très peu d'effet,
- ajouter des contre-fiches entre partie basse des arba et nouveau potelet -> déformation latérale + peu d'effet sur la descente de charge.
- je n'ai pas la place/possibilité de rajouter dans les murs sous les fermes des jambes de force prises dans les murs.
Avez-vous des idées ?
D'avance merci à tous !
Pour agrandir les images, cliquez dessus.
Je cherche à calculer/évaluer l'impact de supprimer les contre-fiches présentes sur mes fermes de charpente pour permettre le passage d'un adulte au travers (aménagement des combles).
Pour l'instant, je néglige volontairement les charges liées la partie aménagement pour me concentrer sur l'impact de ma modification sur la charpente elle-même.
J'ai utilisé Freelem pour modéliser une de mes ferme actuelle et calculer les efforts, contraintes, réactions, etc. en fonction :
- de la position réelle des pannes et de la surface de toiture portée par chacune,
- des charges permanentes de la toiture (estimées à 90 daN/m²),
- de la surcharge neige en fonction de mon altitude/lieux d'habitation (140 daN/m²),
- de 3 cas de vents (1 pan au vent l'autre sous le vent / l'inverse / cas soulèvement global),
- combinaisons des cas précédents avec ELU 1.35 sur permanentes et 1.5 sur neige/vent.
J'obtiens un certain nombre de valeur cohérentes.
Puis j'ai modélisé la nouvelle ferme avec les modifications envisagées :
- suppression des 2 contre-fiches,
- ajout d'un entrait retroussé au niveau de l'ancienne liaison CF-arba moisé de part et d'autre des arba-poinçon-arba,
- ajout de potelet au droit des liaisons arba-nouvel entrait retroussé descendant sur l'entrait d'origine,
- ajout de poteaux sous l'entrait d'origine au droit des potelets.
Il apparait qu'une très (trop
) grand majorité des forces de réactions initialement transmises aux murs périphériques se retrouve maintenant transmises aux nouveaux poteaux rajoutés sous l'entrait.J'aimerai envisager un autre design de modification de mes fermes permettant de répartir un peu mieux les descentes de charges.
J'ai tester :
- ajouter de nouvelle contre-fiches au dessus de l'entrait retroussé -> très peu d'effet,
- ajouter des contre-fiches entre partie basse des arba et nouveau potelet -> déformation latérale + peu d'effet sur la descente de charge.
- je n'ai pas la place/possibilité de rajouter dans les murs sous les fermes des jambes de force prises dans les murs.
Avez-vous des idées ?
D'avance merci à tous !
Pour agrandir les images, cliquez dessus.
09 avril 2026 à 21:17
Réponse 1 du forum travaux toitures
Modification ferme latine pour suppression contre-fiche
Bonjour Invité X....,
Il serait souhaitable de vous identifier.
Si vous n'êtes pas charpentier, confiez votre projet à un charpentier local.
Un pro peut avoir des solutions techniques que vous ignorez.
L'absence de croquis de l'ensemble existant coté ne permet pas de vous donner des pistes.
Pour ce genre de transformation, il est parfois utile de connaître l'aménagement futur des combles, cela peut permettre de prévoir des poteaux de soutien, à condition bien sûr que le sol aie une résistance suffisante.
Cordialement. Gad
Il serait souhaitable de vous identifier.
Si vous n'êtes pas charpentier, confiez votre projet à un charpentier local.
Un pro peut avoir des solutions techniques que vous ignorez.
L'absence de croquis de l'ensemble existant coté ne permet pas de vous donner des pistes.
Pour ce genre de transformation, il est parfois utile de connaître l'aménagement futur des combles, cela peut permettre de prévoir des poteaux de soutien, à condition bien sûr que le sol aie une résistance suffisante.
Cordialement. Gad
11 avril 2026 à 10:18
