Conseils Travaux Toiture : Sortie de toit pour VMC est-ce normal ?
Bonjour tout le monde.
Je viens ici à la recherche d'avis et de conseils sur le travail fait par notre artisan.
Pour contexte, nous venons d'acheter notre maison et avons refait la toiture dans la foulée. L'artisan nous a proposé une couverture avec plaque sous tuile et un écran sous toiture, ce qui nous convient ( pour info c'est dans ce style :
https://www.chausson.fr/materiaux/plaque-support-tuiles-canal-soutuile-p-208119-1)
Comme nous comptons installer une VMC dans les combles, nous avons demandé à l'artisan d'installer une sortie de toit pour l'évacuation, ce qu'il a accepté sans soucis.

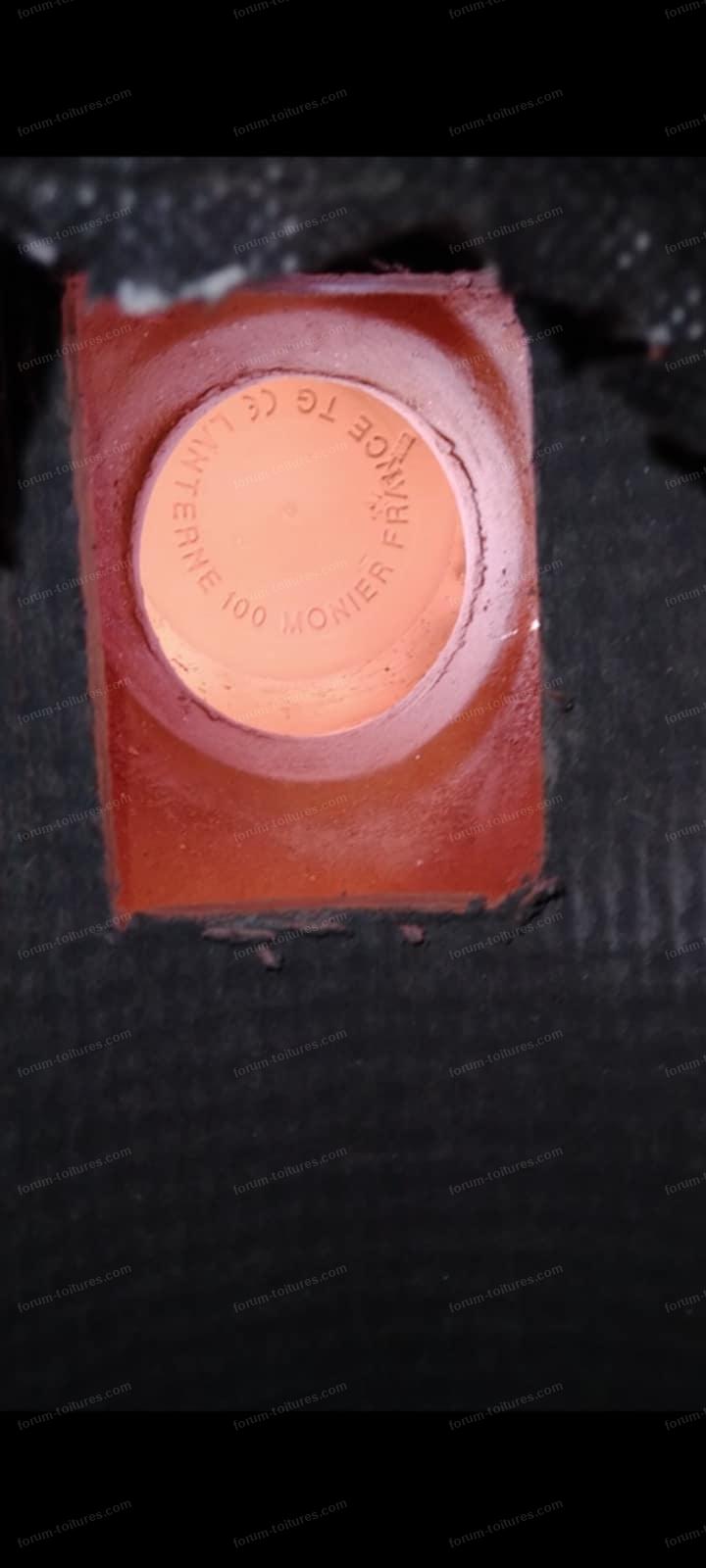

Les travaux sont finis et nous constatons plusieurs problèmes à ce niveau.

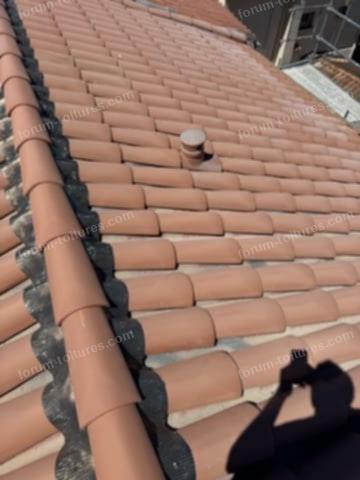

Déjà l'évacuation est presque au dessus d'une poutre de la charpente, ce qui ne facilitera pas le passage des gaines mais soit. Par contre il a installé une tuile à douille avec sa lanterne après avoir découpé la plaque et l'écran sous toiture (en rectangle) sans faire aucun raccord/joint pour garantir l'étanchéité ni permettre de raccorder une évacuation de VMC. (voir photo).
Sur le devis, il est uniquement indiqué tuile à douille et lanterne mais nous avions bien demandé une sortie pour la VMC.
Il nous explique que c'est standard et que tout est bon mais cela nous semble surprenant.
Nos questions seraient :
- Est vraiment aux normes ? Est ce qu'on ne risque pas de prendre la pluie ?
- Est-ce normal qu'il n'y ait rien pour se raccorder ?
- A partir du moment où il a découpé dans les isolants, on voudrait savoir si il n'est pas tenu de mettre en place le dispositif complet, sachant qu'on était partis du principe que c'était sa proposition ?
Étant donné qu'on ne veut pas y toucher afin de ne pas faire sauter la garantie décennale et que nous ne voulons pas faire de bêtises, nous aimerions avoir vos retours avant d'aller lui demander des modifications.
Merci d'avance pour vos avis et conseils !
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Je viens ici à la recherche d'avis et de conseils sur le travail fait par notre artisan.
Pour contexte, nous venons d'acheter notre maison et avons refait la toiture dans la foulée. L'artisan nous a proposé une couverture avec plaque sous tuile et un écran sous toiture, ce qui nous convient ( pour info c'est dans ce style :
https://www.chausson.fr/materiaux/plaque-support-tuiles-canal-soutuile-p-208119-1)
Comme nous comptons installer une VMC dans les combles, nous avons demandé à l'artisan d'installer une sortie de toit pour l'évacuation, ce qu'il a accepté sans soucis.
Les travaux sont finis et nous constatons plusieurs problèmes à ce niveau.
Déjà l'évacuation est presque au dessus d'une poutre de la charpente, ce qui ne facilitera pas le passage des gaines mais soit. Par contre il a installé une tuile à douille avec sa lanterne après avoir découpé la plaque et l'écran sous toiture (en rectangle) sans faire aucun raccord/joint pour garantir l'étanchéité ni permettre de raccorder une évacuation de VMC. (voir photo).
Sur le devis, il est uniquement indiqué tuile à douille et lanterne mais nous avions bien demandé une sortie pour la VMC.
Il nous explique que c'est standard et que tout est bon mais cela nous semble surprenant.
Nos questions seraient :
- Est vraiment aux normes ? Est ce qu'on ne risque pas de prendre la pluie ?
- Est-ce normal qu'il n'y ait rien pour se raccorder ?
- A partir du moment où il a découpé dans les isolants, on voudrait savoir si il n'est pas tenu de mettre en place le dispositif complet, sachant qu'on était partis du principe que c'était sa proposition ?
Étant donné qu'on ne veut pas y toucher afin de ne pas faire sauter la garantie décennale et que nous ne voulons pas faire de bêtises, nous aimerions avoir vos retours avant d'aller lui demander des modifications.
Merci d'avance pour vos avis et conseils !
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
10 juin 2025 à 10:23
Réponse 1 d'un contributeur du forum-toitures
Sortie de toit pour VMC est-ce normal ?
bonjour Meme.
En réponse à vos interrogations :
Le produit installé, tuile à douille et chapeau est le plus esthétique, cependant il faut qu'il corresponde en diamètre de base à une sortie pour gaines isolées.
Pour une VMC simple hygroréglable, le diamètre doit être de 125 mm au minimum.
Ces gaines étant souples, elles peuvent s'adapter à l'espace disponible sans toutefois avoir des coudes à 90°.
Gaines et liaison avec la sortie de toiture sont du domaine de l'installateur de la VMC.
Il existe des sous-faces adaptables, sinon ce peut être par collier et brides de fixation avec la charpente.
La membrane pare- pluie doit être parfaitement étanche au niveau de la découpe réalisée.
Elle se fait en généralement à l'aide d' adhésif dédié. Le calfeutrement au niveau de l' isolant doit être également soigné.
Le produit installé est correct, il n'y a pas de risque d'infiltration de pluie.
Il s'agit cependant de savoir s' il correspond bien à un raccordement possible en diamètre avec une gaine de VMC.
Vous pouvez rechercher vous- même ou contacter un professionnel pour connaître le diamètre de sortie d'une VMC de capacité correspondant à votre logement.
Cordialement. Gad
En réponse à vos interrogations :
Le produit installé, tuile à douille et chapeau est le plus esthétique, cependant il faut qu'il corresponde en diamètre de base à une sortie pour gaines isolées.
Pour une VMC simple hygroréglable, le diamètre doit être de 125 mm au minimum.
Ces gaines étant souples, elles peuvent s'adapter à l'espace disponible sans toutefois avoir des coudes à 90°.
Gaines et liaison avec la sortie de toiture sont du domaine de l'installateur de la VMC.
Il existe des sous-faces adaptables, sinon ce peut être par collier et brides de fixation avec la charpente.
La membrane pare- pluie doit être parfaitement étanche au niveau de la découpe réalisée.
Elle se fait en généralement à l'aide d' adhésif dédié. Le calfeutrement au niveau de l' isolant doit être également soigné.
Le produit installé est correct, il n'y a pas de risque d'infiltration de pluie.
Il s'agit cependant de savoir s' il correspond bien à un raccordement possible en diamètre avec une gaine de VMC.
Vous pouvez rechercher vous- même ou contacter un professionnel pour connaître le diamètre de sortie d'une VMC de capacité correspondant à votre logement.
Cordialement. Gad
10 juin 2025 à 16:02
Réponse 2 d'un contributeur du forum-toitures
Sortie de toit pour VMC est-ce normal ?
Bonjour Gad,
Merci pour votre réponse, c'est un peu rassurant de savoir que c'est n'est pas complètement à côté. Malheureusement sur la photo on peut lire que la lanterne est de diamètre 100, ce qui laisse supposer qu'elle se raccorde à une tuile à douille de même diamètre, voire plus petit... donc qu'il faudra que je lui demande de reprendre ce travail.
Côté VMC, nous espérions effectuer les travaux nous-même, raison pour laquelle nous nous attendions à retrouver une buse sur laquelle nous raccorder. De ce que vous m'indiquez, le travail est forcément à réaliser depuis l'extérieur, pour poser les raccords étanches sur le pare-pluie ?
Auriez vous des exemples de modèles à utiliser pour le raccord à la tuile à douille et pour le raccord au pare-pluie ?
Merci encore pour vos conseils !
Merci pour votre réponse, c'est un peu rassurant de savoir que c'est n'est pas complètement à côté. Malheureusement sur la photo on peut lire que la lanterne est de diamètre 100, ce qui laisse supposer qu'elle se raccorde à une tuile à douille de même diamètre, voire plus petit... donc qu'il faudra que je lui demande de reprendre ce travail.
Côté VMC, nous espérions effectuer les travaux nous-même, raison pour laquelle nous nous attendions à retrouver une buse sur laquelle nous raccorder. De ce que vous m'indiquez, le travail est forcément à réaliser depuis l'extérieur, pour poser les raccords étanches sur le pare-pluie ?
Auriez vous des exemples de modèles à utiliser pour le raccord à la tuile à douille et pour le raccord au pare-pluie ?
Merci encore pour vos conseils !
10 juin 2025 à 20:07
Réponse 3 d'un contributeur du forum-toitures
Sortie de toit pour VMC est-ce normal ?
Bonjour Meme.
Voici deux liens pour des sorties de toit de160 mm, existent en diverses dimensions :
https://edilians.com/tuile-a-douille-canal-160-conforme-vmc.html
Ce modèle en terre cuite est du genre à ce que vous avez, il faut être certain que le profil corresponde à celui de vos tuiles.
https://storeonline.aldes.fr/rejet-d-air/688-sortie-toiture-sts-o-160mm-tuile-11030108.html
Ce modèle a une plaque de plomb que l'on modèle sur les tuiles. Il a une base pour un raccordement à la gaine.
Pare- pluie, il suffit de bloquer les rives de la découpe à l'aide d'adhésif.
L'isolant doit être en contact avec le conduit, si la disposition est bien comme je l'imagine.
Dans le cas d'utilisation d' une tuile a douille sans donc sortie basse pour fixer la gaine, deux possibilités :
la gaine est engagée directement ou on utilise une chute de tuyau du diamètre utile pour faire la liaison (préférable).
La fixation se fait ensuite par collier et brides de feuillard ou de fer plat mince fixés à la charpentes.
La gaine a ce niveau n'a pas besoin d'une étanchéité parfaite.
Bonne réflexion.
Cordialement. Gad
Voici deux liens pour des sorties de toit de160 mm, existent en diverses dimensions :
https://edilians.com/tuile-a-douille-canal-160-conforme-vmc.html
Ce modèle en terre cuite est du genre à ce que vous avez, il faut être certain que le profil corresponde à celui de vos tuiles.
https://storeonline.aldes.fr/rejet-d-air/688-sortie-toiture-sts-o-160mm-tuile-11030108.html
Ce modèle a une plaque de plomb que l'on modèle sur les tuiles. Il a une base pour un raccordement à la gaine.
Pare- pluie, il suffit de bloquer les rives de la découpe à l'aide d'adhésif.
L'isolant doit être en contact avec le conduit, si la disposition est bien comme je l'imagine.
Dans le cas d'utilisation d' une tuile a douille sans donc sortie basse pour fixer la gaine, deux possibilités :
la gaine est engagée directement ou on utilise une chute de tuyau du diamètre utile pour faire la liaison (préférable).
La fixation se fait ensuite par collier et brides de feuillard ou de fer plat mince fixés à la charpentes.
La gaine a ce niveau n'a pas besoin d'une étanchéité parfaite.
Bonne réflexion.
Cordialement. Gad
11 juin 2025 à 09:24
Réponse 4 d'un contributeur du forum-toitures
Sortie de toit pour VMC est-ce normal ?
Bonjour Gad.
Nous avions effectivement envisagé la possibilité de créer une connexion depuis l'intérieur avec un tuyau PVC.
Cependant, lorsque je lui ai expliqué que la tuile à douille devait être changée et que l'ouverture devait être agrandie afin de ne pas gêner l'évacuation de la VMC, le couvreur nous a informés que l'ouverture qu'il avait pratiquée dans la plaque sous toiture (de dimensions environ 10 par 7) ne pouvait pas être agrandie car cela compromettrait l'étanchéité de l'ensemble.
J'ai également mentionné les modèles de sortie toiture qui disposent d'une plaque de plomb, comme celle que vous proposez, pour effectuer un raccord d'étanchéité.
Cependant, la problématique semble être que l'ouverture n'a pas été pratiquée en bordure de la plaque, et que le couvreur ne peut pas positionner la sortie de manière à l'imbriquer en dessous d'une tuile supérieure (ce qui éviterait que l'eau venant de la partie supérieure ruisselle dans l'ouverture).
Voilà où nous en sommes, je ne sais pas si c'est très clair, mais je ne vois pas comment nous en sortir si ce n'est de pratiquer une nouvelle ouverture mieux située.
Merci beaucoup pour vos conseils et bonne journée.
Nous avions effectivement envisagé la possibilité de créer une connexion depuis l'intérieur avec un tuyau PVC.
Cependant, lorsque je lui ai expliqué que la tuile à douille devait être changée et que l'ouverture devait être agrandie afin de ne pas gêner l'évacuation de la VMC, le couvreur nous a informés que l'ouverture qu'il avait pratiquée dans la plaque sous toiture (de dimensions environ 10 par 7) ne pouvait pas être agrandie car cela compromettrait l'étanchéité de l'ensemble.
J'ai également mentionné les modèles de sortie toiture qui disposent d'une plaque de plomb, comme celle que vous proposez, pour effectuer un raccord d'étanchéité.
Cependant, la problématique semble être que l'ouverture n'a pas été pratiquée en bordure de la plaque, et que le couvreur ne peut pas positionner la sortie de manière à l'imbriquer en dessous d'une tuile supérieure (ce qui éviterait que l'eau venant de la partie supérieure ruisselle dans l'ouverture).
Voilà où nous en sommes, je ne sais pas si c'est très clair, mais je ne vois pas comment nous en sortir si ce n'est de pratiquer une nouvelle ouverture mieux située.
Merci beaucoup pour vos conseils et bonne journée.
11 juin 2025 à 15:32
Réponse 5 d'un contributeur du forum-toitures
Sortie de toit pour VMC est-ce normal ?
Bonjour Meme.
Voici ci-dessous un nouveau lien pour gaine de 125 mm.
https://www.cazabox.com/chapeau-de-toiture-finition-tuile-cara-o-125-mm-anjos?_gl=1*c1y6yu*_up*MQ..*_gs*MQ..&gclid=CjwKCAjw9anCBhAWEiwAqBJ-c_xlCBEw-BWcBpoueLul7A-3n5gBC4Ew99eBCjZTROG8owU88a3zTRoCr6cQAvD_BwE&gbraid=0AAAAADq29yDr911PRHENZH5be7eE3rGD1
Je comprends qu'il puisse y avoir des difficultés en raison de la présence de plaques sous tuiles.
Cependant, si le modèle de tuiles correspond bien à la pente du toit , à l'orientation etc...il n'y a pas de raison qu'il y ait des infiltrations avec en plus la présence du pare- pluie.
La présence des plaques est assez aléatoire.
L'entaille onde / creux de l'onde devrait être possible, il suffirait de modeler 2 chutes d'un produit bitume / alu se chevauchant au centre et remontant au dessus des ondes et collé au bitume pour assurer l'étanchéité.
Ce produit peut également être utilisé si l'emplacement est modifié.
Une onde fermée ne poserait pas de problème particulier à mon avis, le peu d'eau qui pourrait séjourner s'évaporerait facilement.
Les modèles avec plaque de plomb s'adaptent en général à la plupart des toitures. Il est évident que la partie haute se loge sous les tuiles et la partie basse les recouvre.
Je maintiens que normalement une onde peut être bloquée, ce sont les tuiles qui assurent l'étanchéité/pluie.
Le plus rapide serait le choix et la pose d'une tuile à douille à condition qu'elle corresponde EXACTEMENT aux tuiles en place. Le fournisseur peut vous renseigner. La liaison avec la gaine n'est pas nécessaire ni vraiment possible, il suffit que la gaine pénètre normalement et qu' on la maintienne comme indiqué ci-dessus.
Pour revenir à la responsabilité du couvreur, vous lui avez bien indiqué que c'était une sortie pour gaine VMC et... par ailleurs la norme est d'un diamètre de 125 mm minimum pour une VMC simple flux et de160mm pour une double flux.
Cordialement. Gad
Voici ci-dessous un nouveau lien pour gaine de 125 mm.
https://www.cazabox.com/chapeau-de-toiture-finition-tuile-cara-o-125-mm-anjos?_gl=1*c1y6yu*_up*MQ..*_gs*MQ..&gclid=CjwKCAjw9anCBhAWEiwAqBJ-c_xlCBEw-BWcBpoueLul7A-3n5gBC4Ew99eBCjZTROG8owU88a3zTRoCr6cQAvD_BwE&gbraid=0AAAAADq29yDr911PRHENZH5be7eE3rGD1
Je comprends qu'il puisse y avoir des difficultés en raison de la présence de plaques sous tuiles.
Cependant, si le modèle de tuiles correspond bien à la pente du toit , à l'orientation etc...il n'y a pas de raison qu'il y ait des infiltrations avec en plus la présence du pare- pluie.
La présence des plaques est assez aléatoire.
L'entaille onde / creux de l'onde devrait être possible, il suffirait de modeler 2 chutes d'un produit bitume / alu se chevauchant au centre et remontant au dessus des ondes et collé au bitume pour assurer l'étanchéité.
Ce produit peut également être utilisé si l'emplacement est modifié.
Une onde fermée ne poserait pas de problème particulier à mon avis, le peu d'eau qui pourrait séjourner s'évaporerait facilement.
Les modèles avec plaque de plomb s'adaptent en général à la plupart des toitures. Il est évident que la partie haute se loge sous les tuiles et la partie basse les recouvre.
Je maintiens que normalement une onde peut être bloquée, ce sont les tuiles qui assurent l'étanchéité/pluie.
Le plus rapide serait le choix et la pose d'une tuile à douille à condition qu'elle corresponde EXACTEMENT aux tuiles en place. Le fournisseur peut vous renseigner. La liaison avec la gaine n'est pas nécessaire ni vraiment possible, il suffit que la gaine pénètre normalement et qu' on la maintienne comme indiqué ci-dessus.
Pour revenir à la responsabilité du couvreur, vous lui avez bien indiqué que c'était une sortie pour gaine VMC et... par ailleurs la norme est d'un diamètre de 125 mm minimum pour une VMC simple flux et de160mm pour une double flux.
Cordialement. Gad
